Cómo programar las entradas de interrupción del PLC industrial Raspberry con C++

8 de julio de 2024 por
Cómo programar las entradas de interrupción del PLC industrial Raspberry con C++
Boot & Work Corp. S.L, Martí Schnabel

Fundamentos

Antes de entrar en los aspectos prácticos de la programación de las entradas de interrupción del Raspberry Industrial PLC con C++, vamos a establecer una base sobre dos elementos clave: las interrupciones y C++.

Interrupciones: Las interrupciones son señales que detienen momentáneamente el flujo normal de ejecución del programa para atender eventos concretos. Las interrupciones se comunican de forma eficiente con los dispositivos y gestionan las tareas de entrada/salida en los sistemas informáticos.

C++: C++ destaca como un lenguaje de programación robusto y versátil, ampliamente utilizado en ámbitos muy diversos, entre ellos los sistemas embebidos y la automatización industrial. Nuestro Raspberry PLC está preparado para ejecutar código C++, lo que lo convierte en una buena opción para tareas de programación relacionadas con el control de hardware.

Si quieres saber cómo programar las entradas de interrupción del PLC industrial Raspberry con Python, puedes seguir esta guía.

Requisitos

Para programar con éxito las entradas de interrupción del Raspberry Industrial PLC con C++, asegúrate de cumplir los siguientes requisitos:

  • Modelo de Raspberry PLC: Consigue cualquier modelo de Raspberry PLC de Industrial Shields. Explora la gama de productos aquí.
  • Acceso al PLC: Accede al Raspberry Pi Industrial PLC mediante SSH o a través del puerto HDMI. Sigue las instrucciones para acceder al Raspberry Pi PLC por SSH aquí. También puedes consultar cómo acceder al Raspberry Pi PLC a través del puerto HDMI aquí.
  • Librería C de Industrial Shields: Asegúrate de que la librería C de Industrial Shields esté instalada en tu Raspberry PLC. Encuentra la librería en GitHub aquí.

Ejemplo

Hardware

  • Alimentación: El Raspberry PLC debe alimentarse dentro del rango de 12-24V.
  • Cables de conexión: Utiliza un cable Ethernet o un cable HDMI para conectarte al Raspberry PLC.
  • Cables de alimentación para las entradas de interrupción: Utiliza cables adecuados para suministrar corriente a los pines de entrada de interrupción, en concreto (-)IX.5/INT e IX.5/INT. Puedes usar los pines 5V y GND del PLC.
  • Identificación del símbolo: Identifica las entradas de interrupción de tu dispositivo localizando el siguiente símbolo:

Símbolo de interrupción

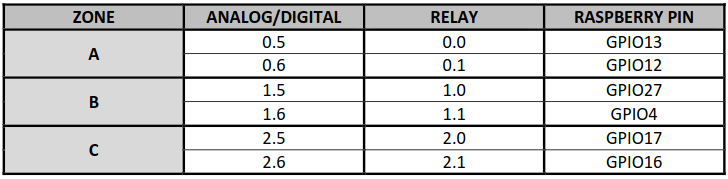

  • Mapeo de GPIO: Si no conoces la correspondencia entre los GPIO de la Raspberry y las E/S de tu PLC, puedes consultar esta tabla, incluida también en la hoja de datos y en la guía de usuario:

Tabla de equivalencias de interrupción

En este ejemplo se ha utilizado el pin GPIO13 de un Raspberry PLC 42+, que corresponde a los pines (-)IX.5/INT e IX.5/INT del Raspberry PLC. Asegúrate de usar el pin adecuado para tu configuración, ya que necesitarás esta información para la implementación del software.

Software

En primer lugar, asegúrate de tener instalada la librería librpiplc en tu sistema.

Este programa en C++ muestra el uso de interrupciones en un Raspberry PLC, gestionando concretamente GPIO13 como entrada de interrupción. El código utiliza la librería pigpio para acceder a los GPIO y la librería rpiplc para las funciones específicas del PLC. El objetivo principal del programa es cambiar el estado de un pin de salida (Q0.0) cada vez que se produce una interrupción por cambios en el pin de entrada (INT_GPIO).

#include <iostream>
#include <pigpio.h>
#include <rpiplc.h>

#define INT_GPIO 13

int led_status = 0;

void int_activated_callback(int gpio, int level, uint32_t tick) {
        std::cout << "INT activated" << std::endl;
        digitalWrite(Q0_0, led_status);
        led_status = !led_status;
}

int main() {
        // Inits
        initPins();
        gpioInitialise();

        // Configure pins
        gpioSetMode(INT_GPIO, PI_INPUT);
        pinMode(Q0_0, OUTPUT);

        // Create interrupt
        gpioSetAlertFunc(INT_GPIO, &int_activated_callback);

        while (1) {
                std::cout << "Working " << std::endl;
                delay(1000);
        }

        gpioTerminate();
        return 0;
}

Guarda el código y compílalo con el siguiente comando:

g++ -o test_int test_int.cpp -L /usr/local/lib -l rpiplc -lpigpio -lrt -lpthread -I /usr/local/include/rpiplc -D MODEL

Ten en cuenta que debes escribir el modelo de tu Raspberry PLC en MODEL. Los modelos disponibles son: RPIPLC, RPIPLC_19R, RPIPLC_21, RPIPLC_38AR, RPIPLC_38R, RPIPLC_42, RPIPLC_50RRA, RPIPLC_53ARR, RPIPLC_54ARA, RPIPLC_57AAR, RPIPLC_57R, RPIPLC_58.


Por último, ejecuta el código:

./test_int


Para probar el programa, puedes conectar y desconectar la entrada de interrupción elegida usando los pines 5V y GND del PLC. Verás cómo conmuta la salida digital Q0.0 junto con algunos mensajes por el puerto serie.
