Calentar el hilo. Leer el vapor. Mostrar el resultado.

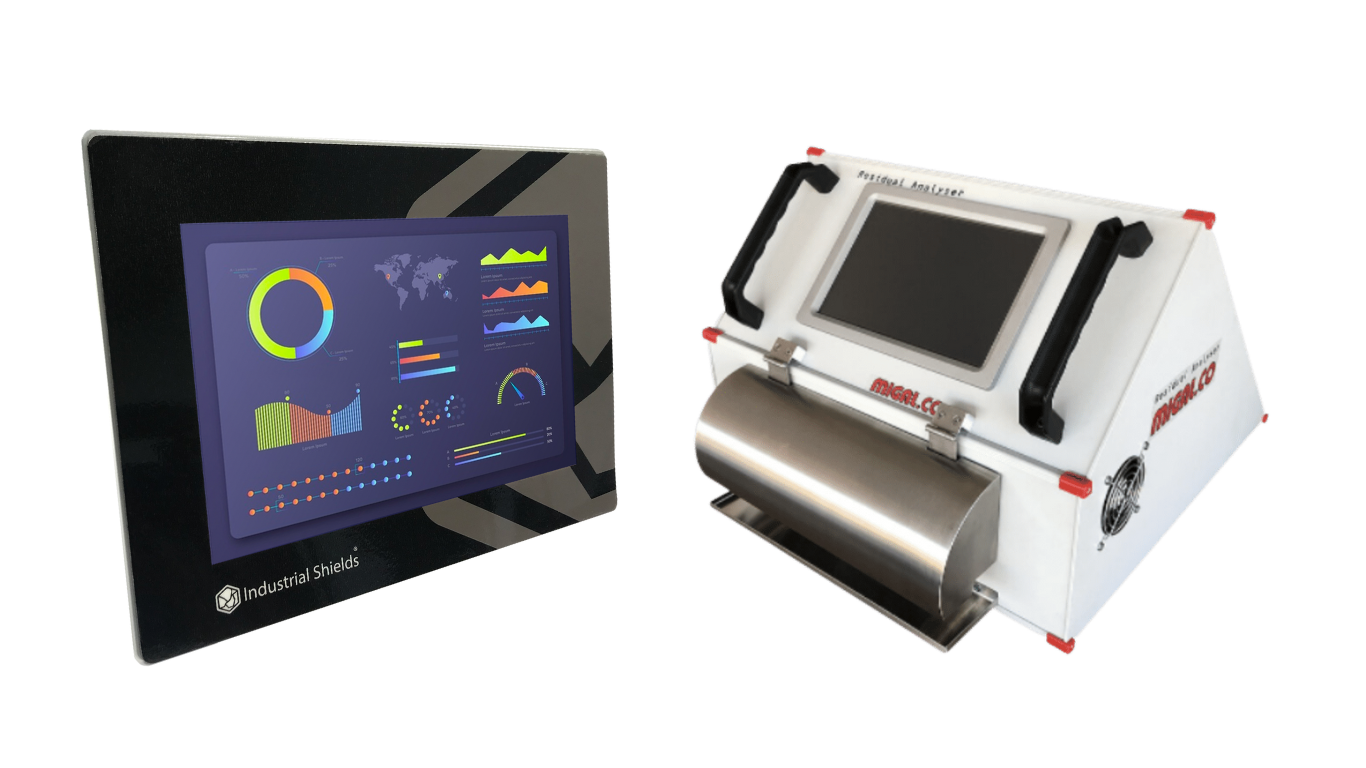

MIGAL.CO montó su analizador SMKY 2 en un Panel PC de 10,1".
El hilo de soldadura se puede deteriorar. Su superficie afecta a la soldadura.
El SMKY 2 mide los residuos. Un Panel PC muestra el resultado.
MIGAL.CO es un fabricante alemán de materiales de aportación de alta calidad para soldadura MIG y TIG. Se fundó en enero de 2000, tiene su sede en Landau an der Isar, Baviera, y vende en todos los mercados del mundo. Su analizador de residuos SMKY 2 comprueba la superficie del hilo de soldadura. En el caso de 2021, un Panel PC TouchBerry Pi de 10,1" de Industrial Shields era la pantalla y el ordenador del analizador.
Del caso original
El analizador y su pantalla.
Material real del caso de éxito de 2021: el SMKY 2 con la pantalla táctil en el frontal, y la pantalla durante una medición.
El reto
La superficie del hilo afecta a la soldadura. Y cuesta evaluarla.
En soldadura hay que conocer el estado de la superficie de los electrodos de hilo que se usan. Se pueden deteriorar con el tiempo, y los sistemas de alimentación de hilo se pueden contaminar en el almacén o en el transporte. Eso afecta a la calidad de la soldadura. En la práctica, el estado de la superficie es difícil de evaluar, pero un proceso de soldadura fiable depende de él. MIGAL.CO desarrolló un instrumento para medirlo: el analizador de residuos SMKY 2.
Residuos que no se ven
Los electrodos de hilo se deterioran con el tiempo. El almacén y el transporte pueden contaminar el sistema de alimentación de hilo.
Una prueba repetible
Se sujeta un trozo de hilo de 25 cm en la máquina y se calienta casi hasta su temperatura de fusión.
Un resultado en minutos
Un sensor recoge los vapores. La pantalla muestra el resultado en un gráfico y en un número.
Flexible y sin licencias
MIGAL.CO quería un analizador flexible y adaptable, sin pagar licencias de ningún tipo.
Preparado para la planta de producción
El SMKY 2 se puede integrar en una planta de producción y admitir más periféricos, como lectores de códigos de barras, para la recogida, el almacenamiento y el tratamiento de los datos.
Cómo funciona
Tres fases: calentar, leer, guardar.
Cada fase muestra una parte de una medición. Pulsa los botones y mueve el control. Los paneles son simulaciones ilustrativas: las curvas, las tramas, los valores y los nombres de los preajustes son ejemplos, no datos del SMKY 2.
25 cm de hilo, calentados casi hasta fundir.
El operario sujeta un trozo de hilo de 25 cm dentro de la máquina. El analizador lo calienta casi hasta su temperatura de fusión. Los contaminantes de la superficie se evaporan, y un sensor recoge los vapores. Elige una muestra y pulsa Iniciar prueba.
- Muestra de 25 cm sujeta en la máquina
- Calentamiento casi hasta la temperatura de fusión
- El sensor recoge los vapores de los residuos
Pasos de la prueba (ejemplo)
Simulación ilustrativa. Valores de ejemplo, sin datos del SMKY 2. Ejemplo: el calor se muestra como una parte de la temperatura de fusión, y la prueba va mucho más rápido que en el analizador. El caso no publica el método de calentamiento ni la duración de la prueba.
El sensor envía. El Panel PC procesa y muestra.
El sensor envía su lectura al TouchBerry Pi por UART, un enlace serie. El Panel PC procesa los datos y, en pocos minutos, muestra el resultado en su pantalla táctil, en un gráfico y en un número. Pulsa Medir y sigue las tramas.
- Lectura del sensor por UART
- Procesado dentro del Panel PC
- Resultado en un gráfico y en un número
Tramas serie (ejemplo)
Simulación ilustrativa. Valores de ejemplo, sin datos del SMKY 2. Formato de trama y unidades de ejemplo. El caso dice que el sensor envía su lectura por UART y que el Panel PC la procesa. No publica el protocolo, la velocidad ni la fórmula del resultado.
Un preajuste por material. Un registro por prueba.
MIGAL.CO tiene parámetros predefinidos para la mayoría de materiales del mercado, y el usuario puede añadir otros o cambiarlos. El analizador también se puede integrar en una planta de producción y admitir periféricos como un lector de códigos de barras. Carga un preajuste, lee un lote y guarda el resultado.
- Parámetros predefinidos para la mayoría de materiales
- Preajustes nuevos o cambiados por el usuario
- Lector de códigos de barras para la recogida de datos
Registros (ejemplo)
Simulación ilustrativa. Valores de ejemplo, sin datos del SMKY 2. Preajustes, códigos y registros de ejemplo. El caso dice que MIGAL.CO tiene parámetros predefinidos para la mayoría de materiales, que se pueden añadir o cambiar, y que se pueden conectar periféricos como lectores de códigos de barras. Una forma habitual de hacerlo: un lector USB y un registro por prueba con el código del lote.
Arquitectura del sistema
¿Cómo gobierna un Panel PC un analizador de residuos?
El analizador sujeta y calienta la muestra de hilo, y un sensor recoge los vapores de los residuos. El sensor envía su lectura por UART a un Panel PC TouchBerry Pi de 10,1". El Panel PC ejecuta la aplicación del analizador sobre Linux: procesa los datos, guarda los preajustes de material y muestra el resultado en su pantalla táctil. Un lector de códigos de barras y un enlace a la red de planta son las formas habituales de añadir los datos de producción.
| Señal | Entre | Tipo | Función |
|---|---|---|---|
| Muestra de hilo | EntreOperario → analizador | TipoMecánica | Función25 cm de hilo sujetos dentro de la máquina |
| Calentamiento | EntreAnalizador → muestra | TipoProceso | FunciónCalienta el hilo casi hasta su temperatura de fusión. Electrónica de calentamiento no publicada |
| Vapores | EntreMuestra → sensor | TipoProceso | FunciónLos contaminantes se evaporan. El sensor recoge los vapores |
| Lectura del sensor | EntreSensor → Panel PC | TipoUART | FunciónLecturas procesadas dentro del Panel PC. Protocolo no publicado |
| Resultado | EntrePanel PC → operario | TipoPantalla táctil | FunciónUn gráfico y un número, en pocos minutos |
| Preajustes | EntreOperario ↔ Panel PC | TipoPantalla táctil | FunciónParámetros para la mayoría de materiales. Se pueden añadir o cambiar |
| Código de barras | EntreLector → Panel PC | TipoUSB (habitual) | FunciónPeriférico citado en el caso. El puerto es un ejemplo |
| Datos de planta | EntrePanel PC ↔ red de planta | TipoEthernet (habitual) | FunciónRecogida, almacenamiento y tratamiento de datos. El enlace es un ejemplo |
Por qué funciona
La pantalla es el ordenador. El código es del fabricante.
Pantalla y ordenador en un equipo
Una Raspberry Pi 4 va detrás de la pantalla táctil de 10,1". El analizador tiene su pantalla y su procesado en un solo equipo industrial.
Un sistema abierto
El sistema operativo del Panel PC se basa en código abierto y no necesita licencia. Era el objetivo de MIGAL.CO: un analizador flexible, sin pagar licencias de ningún tipo.
El código es de MIGAL.CO
MIGAL.CO es propietaria de toda la aplicación, porque conoce el código. Puede ampliar el analizador cuando lo necesite.
Preajustes que crecen
Los parámetros predefinidos cubren la mayoría de materiales del mercado. Cuando llega un material nuevo, el usuario añade un preajuste o cambia uno.
Un resultado que se entiende
El resultado llega en pocos minutos, en un gráfico y en un número, en la pantalla del analizador.
Preparado para la planta
El caso habla de periféricos como lectores de códigos de barras y de la integración en plantas de producción. El Panel PC tiene puertos USB y Gigabit Ethernet para ello.
Hardware utilizado
Un Panel PC de 10,1" con Raspberry Pi 4, integrado en el analizador.
Panel PC TouchBerry Pi 10,1" FLEX
Un Panel PC industrial: una Raspberry Pi 4 detrás de una pantalla táctil capacitiva de 10,1 pulgadas, con Linux preinstalado. En el SMKY 2 recibe la lectura del sensor por su puerto serie, la procesa, guarda los preajustes y muestra el resultado.
- Función
- Pantalla y ordenador del analizador
- Pantalla
- 10,1" IPS TFT, 1280 x 800, táctil capacitiva, 900 nits
- Ordenador
- Raspberry Pi 4, Broadcom BCM2711 de cuatro núcleos, 4 u 8 GB de RAM
- Sistema operativo
- Linux, preinstalado
- Puerto serie
- Uno: RS-485, RS-232 o TTL, a elegir en el pedido
- Otros puertos
- Gigabit Ethernet, 2 x USB 2.0, 2 x USB 3.0, I2C, SPI
- E/S propias
- 3 entradas digitales, 2 analógicas (0-10 V o 4-20 mA), 5 salidas digitales
- Fiabilidad
- SAI con supercondensadores para un apagado seguro, reloj de tiempo real
- Alimentación
- De 12 a 24 Vdc, 28 W
- Frontal
- IP20 o IP65
El caso de 2021 habla del Touchberry Pi de 10,1" con Raspberry Pi 4, y su enlace lleva a este mismo producto. Hoy es el TouchBerry Pi Panel PC 10.1" FLEX, con RAM, frontal y ampliación configurables (LoRa, 4G o CAN). La versión CORE tiene una configuración estándar. El caso no publica la RAM, el frontal ni la opción serie de las unidades del SMKY 2. Elige la opción serie que encaje con la electrónica de tu sensor.
Preguntas sobre este caso de éxito
¿Qué mide un analizador de residuos de electrodos de hilo?
Mide los residuos de la superficie del hilo de soldadura. En el SMKY 2 de MIGAL.CO, se sujeta un trozo de hilo de 25 cm en la máquina y se calienta casi hasta su temperatura de fusión. Los contaminantes se evaporan, un sensor recoge los vapores y el Panel PC muestra el resultado en pocos minutos, en un gráfico y en un número.
¿Por qué importa el estado de la superficie del hilo de soldadura?
Los electrodos de hilo se pueden deteriorar con el tiempo, y los sistemas de alimentación de hilo se pueden contaminar en el almacén o en el transporte. Eso afecta a la calidad de la soldadura. En la práctica, el estado de la superficie es difícil de evaluar, y un proceso de soldadura fiable depende de él. Es el problema que resuelve el SMKY 2.
¿Cómo se comunica el sensor con el Panel PC?
Por UART, un enlace serie. El Panel PC recibe las lecturas y las procesa. El caso no publica el protocolo ni la velocidad. El TouchBerry Pi de 10,1" actual tiene un puerto serie, configurado en fábrica como RS-485, RS-232 o TTL: elige el que encaje con la electrónica de tu sensor. Consulta las características técnicas de la familia TouchBerry Pi.
¿Qué software lleva la pantalla del analizador?
El Panel PC funciona con Linux, y MIGAL.CO es propietaria de toda la aplicación y conoce su código. El caso no publica el software que usa. Dos formas habituales de hacer una aplicación táctil en un TouchBerry Pi: una interfaz en Python, como en este ejemplo de interfaz táctil con PySide6, o un panel de Node-RED en modo quiosco.
¿Cómo llegan los resultados a la planta de producción?
El caso dice que el SMKY 2 se puede integrar en una planta de producción y admitir más periféricos, como lectores de códigos de barras, para la recogida, el almacenamiento y el tratamiento de los datos. Una forma habitual de hacerlo: un lector USB etiqueta cada prueba con el lote, los resultados van a un registro y el Panel PC los envía por Ethernet. Consulta el registro en CSV con una tabla de historial en directo y la exportación de CSV a una memoria USB.
¿De quién es el software del analizador?
De MIGAL.CO. El sistema operativo se basa en código abierto y no necesita licencia, y MIGAL.CO es propietaria de toda la aplicación, porque conoce el código. Para proteger la edición de los preajustes en la pantalla táctil, consulta este acceso de administrador con teclado virtual.
Descarga el caso de éxito
PDF de 4 páginas con el reto, la lógica, la arquitectura y el hardware. Sin formularios.
