Si alguna vez has construido un prototipo funcional con Arduino y luego te has enfrentado al reto de desplegarlo en un entorno industrial real, ruido eléctrico, señales a 24 Vdc, cargas con relé, redes Modbus, el Ardbox fue diseñado exactamente para ese momento.
The Ardbox es un PLC industrial compacto que incluye una placa Arduino Leonardo original (ATmega32u4) como controlador. Funciona completamente con Arduino IDE. Y está diseñado para gestionar señales industriales reales.
Dos modelos, una familia
The familia Ardbox está disponible en dos modelos diferenciados, ambos compartiendo la misma plataforma hardware y el mismo entorno de programación:

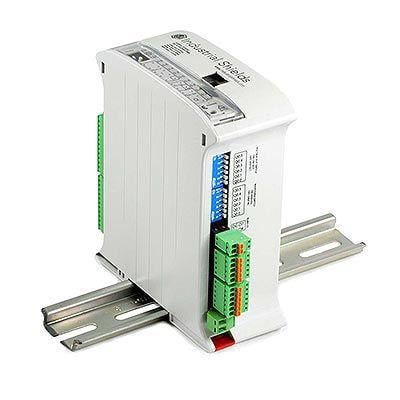

- Ardbox Analog (IS.AB20AN.HF+): 20 E/S, optimizado para medida analógica y control mixto analógico/digital
- Ardbox Relay (IS.AB20REL.HF+): 18 E/S, optimizado para conmutación directa de cargas con salidas de relé aisladas galvánicamente
Ardbox Analog: 20 E/S para medida y control de proceso
The Ardbox Analog es la opción correcta cuando tu aplicación requiere leer sensores, generar señales de control analógicas o combinar E/S analógicas y digitales en un solo dispositivo.
Entradas (10 en total):
- 2× Entradas digitales optoacopladas (5-24 Vdc)
- 8× Entradas analógicas/digitales de 10 bits (0-10 V o 5-24 Vdc, configurables por software)
- 1× Entrada de interrupción de alta velocidad (5-24 Vdc, aislamiento galvánico)
Las 8 entradas analógicas/digitales son especialmente versátiles: cada una se puede configurar por software para trabajar como entrada analógica de 10 bits (0-10 V) o como entrada digital optoacoplada (5-24 Vdc). El hardware se adapta a tu instalación, no al revés.
Salidas (10 en total):
- 3× Salidas digitales optoacopladas (5-24 Vdc, hasta 70 mA cada una)
- 7× Salidas analógicas (0-10 Vdc) / digitales / PWM aisladas (5-24 Vdc)
Aplicaciones típicas: lazos de control de temperatura y presión, adquisición de datos de sensores, generación de señal analógica para variadores de frecuencia, monitorización de proceso.
Ardbox Relay: 18 E/S para conmutación directa de cargas
The Ardbox Relay comparte la misma sección de entradas que el modelo Analog, pero sustituye las salidas analógicas por 8 salidas de relé: ideales para conmutar cargas reales directamente sin módulos de relés externos.
Entradas (10 en total): idénticas al Ardbox Analog: 2 digitales + 8 analógicas/digitales configurables + 1 interrupción.
Salidas (8 en total):
- 8× Salidas de relé con aislamiento galvánico y protección de diodo
- Clasificación DC: 30 Vdc / 3 A
- Clasificación AC: 250 Vac / 5 A
Estas salidas de relé gestionan cargas industriales reales: motores monofásicos, electroválvulas, contactores, lámparas, calentadores. Sin módulo de relés externo.
Aplicaciones típicas: arranque de motores, control de válvulas, cintas transportadoras, control HVAC, automatización de puertas y portones.
El hardware: Arduino Leonardo en el núcleo
Ambos modelos están basados en una placa Arduino Leonardo original:
| Microcontrolador | ATmega32u4 |
| Velocidad de reloj | 16 MHz |
| Memoria Flash | 32 KB (4 KB para bootloader) |
| SRAM | 2,5 KB |
| EEPROM | 1 KB |
| Alimentación | 12-24 Vdc |
| Dimensiones | 100 × 45 × 115 mm |
El PLC funciona con 12-24 Vdc, consume un máximo de 30 W y opera entre 0°C y 60°C: apto para instalación en cuadros de control industriales estándar.
Comunicaciones y expansión
Comunicaciones serie: RS-485 (half/full), RS-232, SPI, I2C, USB
Protocolos: Modbus RTU. Modbus TCP en variantes con Ethernet.
Expansión: Mediante bus I2C, se pueden conectar hasta 127 módulos, arquitecturas Master-Slave con hasta aproximadamente 7.100 entradas y salidas.
Variantes de conectividad
El hardware Ardbox está disponible en cinco variantes de conectividad, todas con las mismas especificaciones de E/S:
- Estándar: RS-485, RS-232, I2C, SPI (opción Ethernet disponible)
- WiFi & BLE: Wi-Fi 2,4 GHz + Bluetooth LE
- GPRS/GSM: Conectividad celular + Ethernet
- LoRa: Inalámbrico de largo alcance y bajo consumo (bandas EU y USA)
- DALI: Digital Addressable Lighting Interface + Ethernet
Programación: Arduino IDE, como esperabas
Dado que el Ardbox contiene una placa Arduino Leonardo genuina, la programación es exactamente lo que los desarrolladores de Arduino esperan:
- Abre un sketch en Arduino IDE
- Selecciona la placa correcta (Arduino Leonardo)
- Usa las librerías de Industrial Shields para acceder a las E/S de forma simplificada
- Carga el programa por USB
Industrial Shields proporciona librerías específicas para leer y escribir E/S del Ardbox con código limpio y legible. Todas las librerías son open source y están disponibles en GitHub.
Más allá de Arduino IDE, el Ardbox también es compatible con Node-RED, lo que permite programación visual para aplicaciones IIoT, dashboards y lógica de servidor.
Certificaciones
- CE, FCC, RoHS
- EN61010-1 / EN61010-2-201
- EN61131-2:2007 (Cláusula 8: Zona A/B EMC y cláusula 11: LVD)
- EN61000-6-4:2007 + A1 2011 (Emisiones)
- EN61000-6-2:2005 (Inmunidad)
- EMC: FCC Part 15
¿Qué Ardbox es el adecuado para ti?
Elige Ardbox Analog si tu aplicación implica lectura de sensores analógicos, generación de señal analógica de salida para variadores o actuadores, o E/S mixtas analógicas/digitales en un formato compacto.
Elige Ardbox Relay si tu aplicación implica conmutación directa de cargas AC o DC, control de motores, válvulas o actuadores sin módulos de relés externos, o aplicaciones que requieren contactos de relé con aislamiento galvánico.
Ambos modelos están disponibles en las cinco variantes de conectividad.
→ Comprar Ardbox Analog · Comprar Ardbox Relay · Ver especificaciones técnicas
Descarga la Guía de usuario de la familia Ardbox (PDF) or the ficha técnica completa.
Nuevo en la familia Ardbox
Ardbox Q: el Ardbox con Arduino UNO Q
El mismo formato de carril DIN, con Arduino UNO Q dentro: un microcontrolador STM32 para el control y Debian Linux en un procesador separado para datos y comunicaciones. Versión Analog con 19 E/S y versión Relay con 20 E/S.
