moduleX configurable: E/S remotas por Modbus RTU sobre RS-485

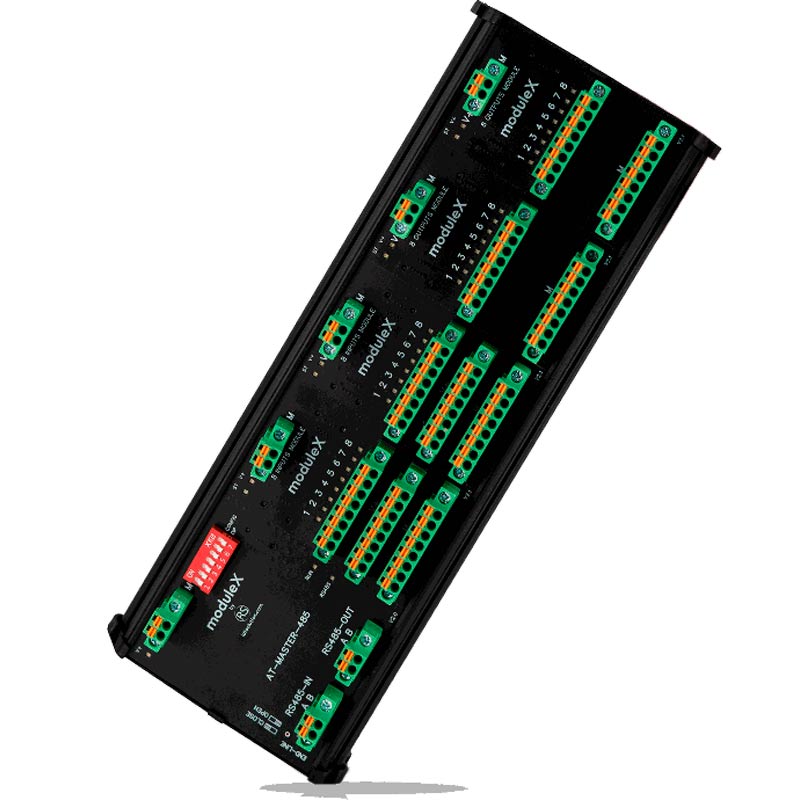

moduleX es un sistema de E/S remotas de Industrial Shields. Un módulo maestro comunica por Modbus RTU sobre RS-485 con tu PLC, HMI o SCADA, y hasta 16 módulos de E/S (8 entradas digitales, 8 salidas digitales, 4 entradas analógicas o 4 salidas analógicas) se conectan a él por el Xbus interno con un refresco de 10 ms. Permite poner las E/S junto a la máquina en lugar de cablearlo todo a un único armario. Aquí eliges los módulos y la caja se dimensiona a medida.
¿No tienes claro si es el modelo adecuado? Nuestros ingenieros te ayudan a elegir el controlador y las opciones para tu proyecto.
Hablar con un ingenieroEspecificaciones técnicas
| Configuración | Módulo maestro RS-485 y hasta 6 módulos de E/S elegidos en el configurador; la caja se dimensiona según tu elección |
|---|---|
| Módulo maestro | RS-485, esclavo Modbus RTU, ID y velocidad (19200, 38400, 57600 o 115200 bps) por DIP switch, 18 a 24 Vdc, 63 x 72 x 40 mm |
| MX-8DI | 8 entradas digitales, aislamiento galvánico, 45 x 72 x 40 mm |
| MX-8DO | 8 salidas digitales, como coils o holding registers, 45 x 72 x 40 mm |
| MX-4AI | 4 entradas analógicas, ADC de 15 bits, aislamiento galvánico, 45 x 72 x 40 mm |
| MX-4AOV | 4 salidas analógicas de tensión, DAC de 12 bits, aislamiento galvánico, 45 x 72 x 40 mm |
| Bus interno | Xbus, hasta 16 módulos por maestro, refresco de 10 ms |
| Diagnóstico | LED RUN y RS-485, códigos de error por secuencia de parpadeo |
| Conexionado | Bornes push-in enchufables con bloqueo por tornillo, 0,2 a 1,5 mm² |
| Montaje y protección | Carril DIN, IP20 |
Proyectos Modbus RTU para empezar
Ejemplos Modbus RTU probados en campo, con código, de la PLC Solution Library, útiles para leer moduleX desde un PLC.
Ver todos los proyectos de la PLC Solution LibraryAntes de elegir el moduleX configurable
¿Qué controladores pueden leer moduleX?
Cualquier maestro Modbus RTU por RS-485: PLC de Industrial Shields (ESP32 PLC, M-Duino, Raspberry PLC), GateBerry, PLC de otros fabricantes, HMI o software SCADA.
¿Cuántos módulos de E/S puedo añadir?
Hasta 16 módulos de E/S por maestro. El ID Modbus del maestro se fija con DIP switches, así que varios maestros pueden compartir la misma línea RS-485.
¿Cómo se mapean las E/S en Modbus?
Las entradas se leen como input registers, las salidas digitales como coils o holding registers (a elegir por DIP switch) y las salidas analógicas como holding registers. Los datasheets listan cada registro.
¿Puedo añadir módulos más adelante?
Sí. Al configurarlo puedes reservar huecos libres en la caja para futuros módulos de E/S.
