Cómo utilizar los pines de mapeo de las placas de Industrial Shields

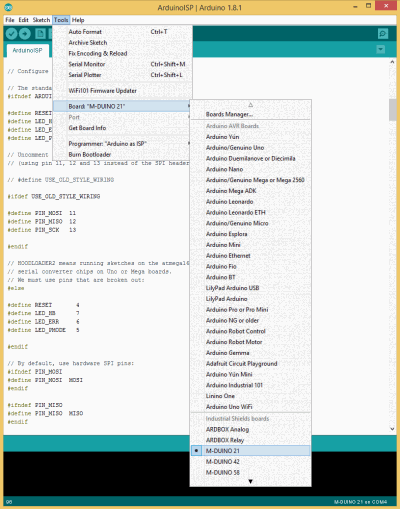

En este post, se muestra cómo utilizar los pines de mapeo de las placas Industrial shields. Antes de utilizar estos pines, es necesario descargar las placas Industrial shields. Siga el siguiente enlace para  descargar las placasdescargar las placas.

Estas placas le proporcionan Industrial Shields PLC al mapeo. ¿Cómo funciona?

Por ejemplo, con estas placas, no es necesario averiguar qué pin de Arduino pertenece al PLC de Industrial Shields. Simplemente usando directamente este pin del PLC, Arduino IDE organizará el mapeo por ti. Para hacer referencia a los pines de Industrial Shields, se debe escribir así:

• Salidas digitales: QX_X
• Salidas analógicas: AX_X
• Salida de relé: RX_X
• Entradas (independientemente de si es Analógico o Digital): IX_X

A continuación, se muestra un ejemplo de boceto:

// In this case is selected the M-DUINO 58 board
void setup() {
             }

////////////////////////////////////////////////////////////////////////////////////////
void loop() {
  // Toggle pins once a second
  digitalWrite(Q0_0, HIGH);
  digitalWrite(Q0_1, HIGH);
  //...
  analogWrite(A0_0, 255);
  analogWrite(A0_1, 528);
  //...
  digitalWrite(R0_0, HIGH);
  digitalWrite(R0_1, HIGH);
  //...
  delay(1000);

  digitalWrite(Q0_0, LOW);
  digitalWrite(Q0_1, LOW);
  //...
  analoglWrite(A0_0, 100);
  digitalWrite(A0_1, 0);
  //...
  digitalWrite(R0_0, LOW);
  digitalWrite(R0_1, LOW);
  //...

  delay(1000);
}
