Cómo conectar el PLC al Panel Eléctrico

Industrial PLC Basics

Introducción

En este post, vamos a ver cómo conectar nuestro controlador industrial Arduino -PLC- al Panel de Distribución de forma regulada, siguiendo las reglas del protocolo. Revisaremos la conexión entre el controlador PLC y el Panel de Distribución y entre dos PLCs para la automatización industrial, las distancias de seguridad en la instalación, las precauciones de ventilación que hay que seguir en determinadas circunstancias, el cableado y el material necesario y algunas cosas más. Después de toda la explicación teórica, veremos un vídeo práctico con un ejemplo de todo lo explicado anteriormente.

Requerimentos

Aquí tienes los enlaces para ver nuestros dispositivos disponibles en la web, los cuales puedes usar en este tipo de instalación:

WiFi & Bluetooth Controller Family

WiFi & Bluetooth PLC Family

Módulo integrado con Wi-Fi de 2,4 GHz y Bluetooth con la tecnología TSMC de ultra bajo consumo de 40 nm.

Puede utilizarse como punto de acceso para crear la infraestructura de la red inalámbrica, como un puente para conectar las computadoras en la red.

- <span data-original-title="" title="">Familia</span><b data-original-title="" title=""> </b>20 I/Os

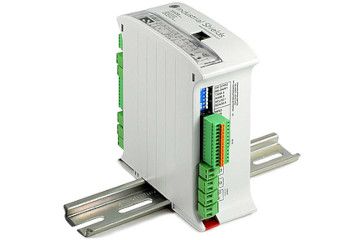

Familia 20 I/Os

Hasta 20 entradas y salidas.

E/S digitales, analógicas y de relé para asegurar que puedas trabajar con las múltiples opciones disponibles.

Protocols industriales disponibles:

RS485 · RS232 · SPI · I2C · Modbus RTU

- <span data-original-title="" title="">Familia</span><b data-original-title="" title=""> </b>Ethernet

Familia Ethernet

Hasta 58 E/S disponibles.

Múltiples protocolos y otras opciones a tu disposición como: LoRa, WiFi, GPRS o DALI.

Odoo - Sample 3 for three columns

Familia GPRS / GSM

PLC ideal para monitoreo remoto, registro de datos y acceso remoto, diagnóstico y control, usando mensajes de texto cortos (SMS).

Ajustar los mensajes a enviar desde el dispositivo con contenido estático (texto) o dinámico (texto y valores).

Aquí puedes encontrar más material como las Fuentes de Alimentación o los Carriles Din:

- Automaticación y Control

- Accessorios

Explicación Teórica

Puedes encontrar una versión extendida de la información mostrada aquí en los apartados Instalación y Mantenimiento y Características Mecánicas (DIN Rail Mounting) de las Guías de Usuario.


Conexiones

En primer lugar, instala el carril DIN de forma adecuada siguiendo las distancias de seguridad recomendadas. Coloque el controlador lógico programable (PLC) en su ubicación del carril DIN y comience el cableado. Haz las conexiones entre la fuente de alimentación y el PLC industrial de Arduino (SIEMPRE SIN CONECTARLO A LA ALIMENTACIÓN ELÉCTRICA HASTA EL FINAL POR RAZONES DE SEGURIDAD) y haz las conexiones entre los diferentes PLC o el controlador industrial y las entradas y salidas como sensores o actuadores.


Notas de instalación

  • La posición de instalación debe ser libre de lo siguiente: polvo o humo de aceites, polvo conductivo, gas corrosivo o inflamable, altas temperaturas, condensación y lluvia.

  • A parte, la vibración y los impactos también afectan al normal funcionamiento del PLC y acortan su vida útil; los daños eléctricos, por fuego o malas actuaciones también pueden dañar el producto. Durante la perforación o cableado es mejor prevenir que las partículas de metal o los segmentos de cable caigan encima del PLC, la cual cosa podría causar fuego u otros daños.

  • Después de la instalación del PLC, se debe limpiar el conducto de ventilación, hecho que si no se lleva a cabo podría causar mala ventilación, fuego o daños en el circuito.

  • No hagas conexiones de red, conectes o desconectes cables, porque podrías causar daños por electrocutaciones o en el circuito. La instalación y la conexión del cableado debe ser firme y fiable. Las malas conexiones pueden causar ciertos daños.

  • Utiliza par trenzado blindado para las E/S de alta frecuencia y señales analógicos para mejorar la IMS del sistema.

  • El único modo de desconectar el equipo de la red eléctrica es quitando los conectores que alimentan el equipo. Una vez instalado en el Panel Eléctrico, es muy importante asegurar que los conectores eléctricos funcionan correctamente para asegurar un seguro comportamiento.


Distancias

Siempre es importante separar los dispositivos que generan un alto voltaje y un alto ruido eléctrico del PLC. Cuando configure la capa del PLC dentro de su panel, tenga en cuenta el calor generado por los dispositivos y coloque los electrónicos en las áreas menos calientes y más ventiladas de su panel eléctrico. Reducir la exposición a altas temperaturas va a prolongar la vida operativa de cualquier dispositivo de tipo electrónico. Considere también la colocación del cableado de los dispositivos en su panel. Evite colocar cables de señal de bajo voltaje y cables de comunicación en la misma cubeta con la alimentación AC y su correspondiente cableado de alta tensión, cambiado rápidamente a cableado DC. Proporcione suficiente espacio para la ventilación y el cableado del PLC. Este tiene un diseño pensado para la refrigeración por convección natural. Para una buena ventilación, debe dejar una distancia de al menos 25 cm encima y debajo de los dispositivos. También debe dejar al menos 25 cm de profundidad entre la parte frontal de los módulos y el interior del recinto.


Ventilación

La temperatura máxima que resisten nuestros dispositivos es de 60 grados Celsius, por lo tanto, debido a esto, debe asegurar un ambiente adecuado para el dispositivo y, si la temperatura va a ser más alta que esta cifra, debe proveer un sistema de refrigeración con ventiladores y una buena ventilación.

Normas de seguridad

  • No debes desmontar o modificar los módulos. Esto podría llegar a hacer que estos se rompieran o tuvieran un mal funcionamiento, hecho que podría ocasionar heridas o fuego.

  • Todo tipo de dispositivos con radio-comunicación, incluyendo teléfonos móviles y sistemas de telefonía personales (PHS), deben mantenerse a más de 25 cm de distancia del PLC en todas direcciones. El incumplimiento de esta regla puede ocasionar funcionamientos erróneos de los dispositivos causados por exceso de temperatura.

  • Desconectar la fuente de alimentación externa del sistema (en todas las fases) antes de conectar o desconectar el módulo. El incumplimiento de esta norma puede causar faltas o funcionamientos incorrectos del dispositivo.

  • Apretar los tornillos de los terminales y los tornillos de los conectores sin las herramientas adecuadas o sin el par de apriete prescrito puede generar problemas. Un apriete insuficiente puede hacer que se suelten y se pierdan piezas o cables y causar daños. Un apriete excesivo puede dañar los tornillos y/o el módulo, con el riesgo de que se estropee y se produzca algún cortocircuito o función errónea.

  • Antes de manipular el módulo, ten en cuenta la carga electrostática acumulada en el cuerpo humano al tocar un objecto posiblemente conductivo. El incumplimiento de esta norma puede suponer fallos o funcionamientos erróneos del módulo.
